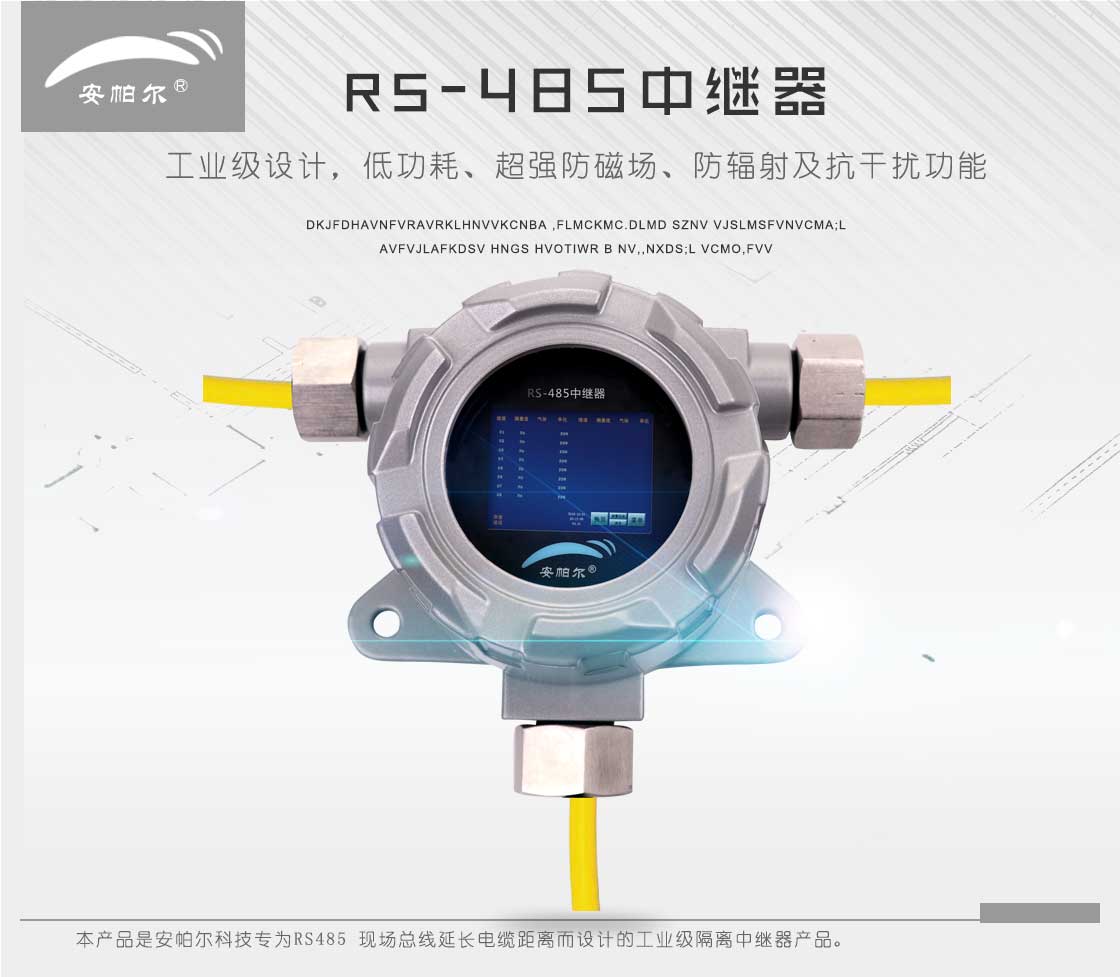

485有线中继器网络版
产品简介及应用领域
本产品是安帕尔仪器设备专为RS485 现场总线延长电缆距离而设计的工业级隔离中继器产品。可以将总线的双绞线电缆延长一倍的通讯距离（与速率相关），实现了2个总线段节点间的电气隔离，具有极强的总线抗干扰功能。同时实现了信号再生，增加节点数的功能。彩色显示屏参数查看与配置，用户可以查询该分线下各气体检测仪的信息。
本产品支持2路扩展独立RS485电缆数据接口，彼此之间完全电气隔离。具有总线故障智能切断功能，当某段总线段出现故障时，系统会将其自动切断，不会影响另外总线段。该产品支持点对点及点对多点网络结构。
该系列产品采用安帕尔独创的专有技术，数据透明/非透明传输，自动切换数据方向，无须任何设置，支持RS485总线常规速率，解决了延长电缆传输距离问题。该产品继承并保留了RS485总线的全部优点，实现了总线距离延长、电气及地线隔离、降低干扰等性能，本产品解决了电磁干扰、地环干扰和雷电破坏的难题，同时还具有如下优点：工业设计、低功耗、隔离保护、总线故障智能切断、IP30防护等级、铝制加强机壳、宽电源（DC10-35V）输入等优点。
产品特点
★ 支持RS485总线常规速率，数据透明/非透明传输；
★ 支持延长RS485总线电缆1倍传输距离；
★ 支持多种组网应用：点对点、链型、星型，并可组合为更复杂的网络拓扑结构；
★ 每个电接口采用独立电源模块供电，完全隔离了总线段与总线段间，总线与设备间的地线
回路；同时采用光电隔离技术，隔离内部通讯与总线数据信号，有效保护了通信设备免受
电源地线回路和浪涌的干扰破坏；
★ 电接口提供每线1500W的防雷防浪涌保护、15KV静电保护及防止共地干扰、具有自恢复
过流保护功能；
★ 具有独创的总线故障智能切断功能，电源监测功能；
★ 丰富的LED状态指示灯，全方位显示总线状态；
★ 工业级设计，低功耗、超强防磁场、防辐射及抗干扰功能；
★ 高强度金属外壳；
技术参数
| 项目内容 | 具体参数 |
| 电接口 | |
| 接口类型 | 5PIN的接线端子 |
| 通信速率 | 2400、9600(用户可定制) |
| 终端电阻 | 120Ω |
| 操作接口 | |
| 显示屏 | 2.4寸彩色液晶显示屏 |
| 操作方式 | 遥控器+按键(开盖) |
| 电源及保护 | |
| 工作电压 | DC10V-35V值，典型值DC24V |
| 工作电流 | 典型值100mA@24V |
| 电压保护 | 提供反接保护 |
| 电流保护 | 350mA (信号短接保护) |
| 工作环境 | |
| 操作温度 | 宽温类型：-40 ~ 85 °C |
| 操作湿度 | 5 ~ 95% RH（非凝露） |
| 存放温度 | -40 ~ 85 °C |
