R123报警器在制冷机房监测制冷剂R123气体泄漏的应用案例
发布时间：2018-08-08 来源：www.empaer.cn
一、案例介绍
某大型保鲜库的多个冷冻机房内有多台制冷设备，这些制冷设备采用的制冷剂都是R123，客户希望使用R123气体报警器对这些冷冻机房内的R123进行实时在线的泄漏监测，而工作人员只需要在控制室就能监控到有么有R123气体泄漏。
安帕尔的项目工程师经过上门实地考察后，同客户现场技术沟通及深入了解客户需求后，设计了一套R123报警器在制冷机房监测制冷剂R123气体泄漏专用的方案，本方案的主要设备包括R123报警器、报警控制主机等等设备组成。
二、监测制冷剂R123气体泄漏系统示意图和R123报警器、报警控制主机接线图

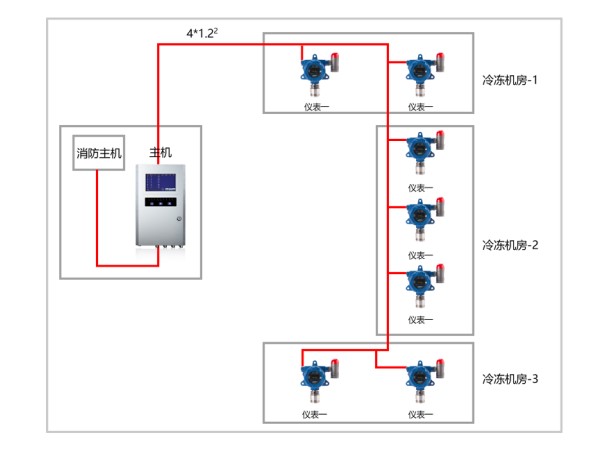

监测制冷剂R123气体泄漏系统示意图

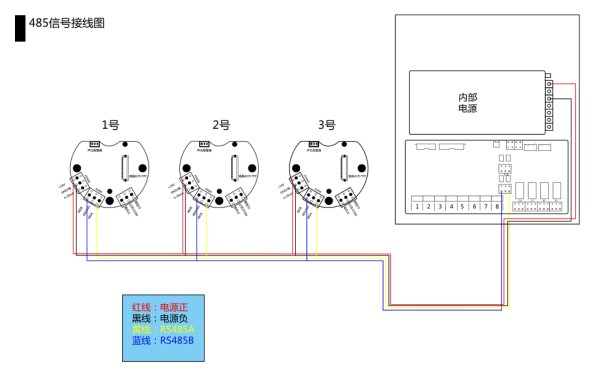

R123报警器、报警控制主机接线图
三、R123报警器、报警控制主机的特点及技术参数
1、R123报警器仪。检测采用红外检测原理（红外原理的R123报警器是专门检测R123气体的），扩散式检测，安装位置：离泄漏源1米以内， 安装高度：离地30-60CM，供电：24VDC（可由主机供电），输出：RS-485信号， 带一路继电器控制输出，可智能控制风机，带显示和声光报警器，报警值可自行设置，7台报警器以RS-485总线方式连接，电缆线用：4*1.02屏蔽双绞线，技术参数如下。
| 名 称 | 大众系列固定式氟利昂R123报警器 | 型 号 | APEG-DR123-3-H |
| 量程选择 | 0-2000ppm | 检测原理 | 红外原理(唯一性，抗干扰信号)、半导体（检测所有的氟利昂，无差别检测） |
| 分辨率 | 1ppm（红外）， 50ppm（半导体） | 寿命 | 5年以上（红外），2年（半导体） |
| 准确度 | ≤±3%FS（红外），≤±10%FS（半导体） | 重复性 | ≦1%F.S |
| 响应时间 | ≤3秒（T1）；≤15秒（T90） | 恢复时间 | ≤20秒（T90-T10） |
| 显示方式 | 320*240高清彩屏 2.0寸 | 可视距离 | ≥10米（5.0视力） |
| 工作电压 | 12-35VDC（典型24VDC) | 系统语言 | 中文（默认）和英文可切换 |
| 信号输出（可选） | 1、RS-485+1个继电器；2、4-20MA+1个继电器；3、0-5V/10V+1个继电器；无线输出；其它信号请来电咨询 | 环境要求 | 工作温度：-20℃～50℃、湿度范围：10～95%RH(无凝露)、压力范围：86KPa～106KPa |
| 操作方式 | 红外遥控、按键（开盖）、远程网络（如手机APP或上位机软件） | 安装方式 | 立柱式、挂壁式 |
| 存储记录功能 | 操作记录、报警记录、超温度使用记录、超量程使用记录 | 提示功能 | 故障提示，输出、超量程使用提示、 传感器寿命提示、标定周期提示、超温度使用提示 |
| 继电器数量 | 1个(可智能控制外围设备，如：风机，阀门等) | 继电器容量 | 一组开关量输出2A@30VDC或0.6A@125VAC |
| 主体材料 | 铸铝（防腐蚀抗氧化表面处理）或不锈钢 | 报警方式 | 就地声光报警（可选）、 显示屏字符闪烁及信息提示、报警继电器输出，面板LED报警 |
| 报警误差 | ≤±1%报警设定值 | 温湿度补偿 | 全量程温湿度补偿 |
| 探头材质 | 防腐合金或者316L不锈钢 | 重 量 | 约1.6kg |
| 执行标准 | GB15322.1-2003、GB3836.1-2010、GB3836.2-2010,GB3836.4-2010 | 使用电缆 | 4*1.0²屏蔽双绞线（RS-485输出）、3*1.0²屏蔽线（4-20MA输出） |
| 防爆认证 | 双防爆标准 ExdⅡCT6 和 Ex Td A21 | 检测方式 | 扩散式，流通式，管道式，泵吸式 |
| 防护等级 | IP66 | 温度检测范围 | -40℃~+120℃ 精度0.3℃ |
| 尺 寸 | 205*184* 93mm（长*宽*厚） | 功 耗 | ≤ 0.9W |
| 接口尺寸 | M20*1.5（ G1/2、G3/4、1/2NPT、NPT3/4NPT为选配）） | ||
2、报警控制主机。超大触摸屏，显示7台R123报警器的检测数据，与R123报警器报警联动，自带声光报警，带报警存储，可与业主的消防主机报警联动，技术参数如下。
| 性能参数 | |||
| 安装方式 | 壁挂式 | 显 示 | 7寸超大触摸屏 |
| 通 道 | 模拟信号4-20mA可选：1～16路、数字信号RS-485可选：1～255路 | 工作温度 | -10℃～40℃ |
| 采集方式 | 自动巡检 | 湿度范围 | 10%-95%RH |
| 报警方式 | 内置蜂鸣器，LED报警灯，外置声光报警器（选配） | 供 电 | 220VAC或110VAC/(50～60)HZ、 备选内置锂电池供电电源（选配） |
| 操作方式 | 触摸+按键 | 功 耗 | 小于10w |
| 报警设定 | 2级声光报警，报警值可设 | 数据储存 | 1000条 |
| 浓度单位 | ppm，%LEL,%VOL,mg/m3、pphm等（可选） | 继 电 器 | 4组继电器（开关量）、规格：输出5A@30VDC或5A@250VAC |
| 通讯方式 | 模拟信号4-20mA可选：1～16路、数字信号RS-485可选：1～255路、无线：WIFI、Zigbee、LORA、433M、800M | 主体材料 | 铁（表面防腐蚀处理）、不锈钢 |
| 输出信号 | RS-485总线 | 外形尺寸 | 420*260*80mm |
| 寿 命 | 5年以上 | 重 量 | 3kg |
