一、项目介绍

        某大型商场地下停车场，为了考虑人员安全和节能，打算在地下停车场安装一套完备的一氧化碳气体浓度实时监测报警系统，安帕尔的项目工程师，根据现场环境的特点和客户的需求，选择了一氧化碳报警器、报警控制主机、风机等设备设计一整套完整的地下停车场一氧化碳气体浓度实时在线监测报警系统。并根据《石油化工企业可燃气体和有毒气体检测报警设计规范》(GB50493-2009)中的规定“有毒气体检测器距释放源不宜大于1m”，对项目实施部署安装。考虑到此规定主要针对高危化工区域，地下停车场所一氧化碳气体报警器的数量设置主要根据防火分区、面积大小等因素来酌情考虑，一般300-400m2左右一个。安装高度建议距地面0.3-0.6m左右为宜。一氧化碳浓度报警器常见的信号传输方式有4-20ma/RS485两种，考虑到布线简易度和成本，建议选择RS485信号，线缆规格为RVVP 4×1.0 mm2。

二、一氧化碳气体的来源、一氧化碳的危害和一氧化碳报警器的报警值设定依据

        地下停车场一氧化碳气体的产生主要源自于汽车发动机，当发动机怠速运行时，由于汽油燃烧不充分，会产生含有大量CO的尾气。地下停车场属于密闭环境，车辆进出比较频繁，所排放的尾气也不易排出，极易积累大量CO气体，导致停车场内弥漫着呛鼻的气味，损害人的身体健康。

        一氧化碳是无色，无臭，无味，对吸入对人体有十分大的伤害。它会结合血红蛋白生成碳氧血红蛋白导致人缺氧。最常见的一氧化碳中毒症状，如头痛，恶心，呕吐，头晕，疲劳和虚弱的感觉，暴露在一氧化碳中可能严重损害心脏和中枢神经系统，会有后遗症。根据测试，空气中的一氧化碳浓度达到50ppm时，健康成年人可以承受8小时；达到200ppm时，健康成年人2～3小时后，轻微头痛、乏力；达到400ppm时，健康成年人1～2小时内前额痛，3小时后威胁生命；到800ppm时，健康成年人45分钟内，眼花、恶心、痉挛，2小时内失去知觉，2～3小时内死亡。

        根据一氧化碳的毒性可以看到50ppm为健康成年人八小时内可承受的最大极限，一般建议一氧化碳报警器的报警值设定在30ppm。当浓度值超过30ppm时，自动提醒与排风。

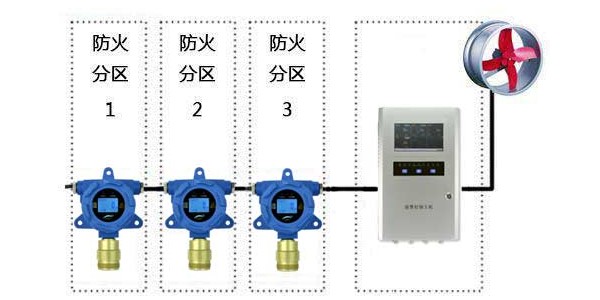

三、地下停车场一氧化碳气体监测报警系统示意图

1、一氧化碳气体浓度报警器。能够多点实时检测地下停车场内一氧化碳浓度值，并且可以将数据上传到控制器集中显示。典型一氧化碳报警器的规格参数如下：

2、报警控制主机。用来集中显示各监测点的一氧化碳气体浓度值。同时报警控制主机与排风系统关联，当一氧化碳气体浓度值超过预设报警值时能够自动报警或控制启动排风系统。报警控制主机一般安装在值班室中，与气体报警器采用四芯线RS485协议连接。报警控制主机内部要有继电器报警开关量输出用于控制排风系统。典型报警控制主机的规格参数如下：
